اختيار ZAi-FC9 يعني تجهيز أسطول الرفع الثقيل الخاص بك بمرونة تشغيلية لا تضاهى. من خلال دمج ناقل طاقة مباشر بجهد 20–130 فولت، ومخزن طاقة غير منقطع (UPS) مستقل لمدة 30 دقيقة، وملاحة مقاومة للمجال المغناطيسي، فإنه يحيد بنشاط مخاطر الأعطال الحرجة. إنه الخيار الأمثل للطيار الآلي للمؤسسات التي تتطلب سلامة لا هوادة فيها وأداء نقل يمكن التنبؤ به.
اختيار ZAi-FCX9 يعني تجهيز أسطول النقل الثقيل لديك بقدرة تشغيلية لا مثيل لها على مواجهة التحديات. من خلال دمج ناقل طاقة مباشر بجهد 20–130 فولت، ونظام UPS مستقل يعمل لمدة 30 دقيقة، وملاحة محصنة ضد المجالات المغناطيسية، فإنه يحيد بنشاط مخاطر الأعطال الحرجة. إنه خيار الطيار الآلي الأكيد للمؤسسات التي تتطلب سلامة لا هوادة فيها وأداء نقل يمكن التنبؤ به.
يتجنب أعطال المنظمات الخارجية عن طريق تقليص جهد حزمة البطارية الرئيسية من 20 إلى 130 فولت داخليًا لتزويد كل من المنطق والملحقات بالطاقة بشكل آمن.
UPS صناعي على متن الطائرة يحافظ على نشاط القياس عن بعد وأجهزة الاستشعار والحوسبة لمدة نصف ساعة إذا انفصلت بطارية الطيران الرئيسية.
خوارزميات التحكم المتقدمة في الحلقات (ADRC) ومكافحة التأرجح تحافظ على مسارات الطيران الدقيقة وقدرات العودة الذاتية أثناء فقدان البوصلة أو الهوائي الشديد.
خوارزميات إعادة توزيع الدفع الذكية تعوض فوراً عن فقدان المحرك، مما يفرض هبوطاً اضطرارياً للطائرات الرباعية ويضمن عودة آمنة للطائرات السداسية.
تتميز بـ 16 منفذ PWM و3 منافذ CAN مدعومة بمسارات طاقة قابلة للتعديل برمجيًا من 3 إلى 12 فولت، توفر ما يصل إلى 5 أمبير لكل خط.
| 1. معلمات التموضع ووحدة القياس بالقصور الذاتي (IMU) | ||
| عنصر المعلمة | تفاصيل المواصفة | ملاحظات |
| اسم الطراز | ZAi-FCX9 | استبدال تسمية سلسلة X9 الأصلية |
| طريقة التموضع | تموضع GNSS عالي الدقة | مع وظيفة توجيهية |
| دقة التموضع | RTK: 0.01 - 0.02 متر | غير RTK: 0.3 - 0.4 متر | دعم هوائي مزدوج |
| حساسات IMU المدمجة | BMI088 + ICM40609 | وحدات IMU صناعية عالية الأداء |
| البوصلة والبارومتر | QMC5883L (بوصلة)، SPL06 (بارومتر) | استشعار متكامل للاتجاه والارتفاع |
| 2. المواصفات الإلكترونية والطاقة | ||
| عنصر المعلمة | تفاصيل المواصفة | الميزات |
| نطاق جهد التغذية | 20 - 130 فولت | يدعم مداخل طاقة مباشرة عالية الجهد |
| كشف الجهد | قناتان | مراقبة ازدواجية التغذية |
| كشف التيار | قناة واحدة | تتبع حالة الحمل في الوقت الحقيقي |
| تخزين مدمج (بطاقة SD) | 32GB | سجلات عالية السعة لتسجيل بيانات الطيران |
| وحدة UPS مدمجة | مدمجة، تعمل حتى 30 دقيقة بعد انقطاع الطاقة الرئيسية | يضمن تنفيذ النظام بأمان وهبوطاً طارئاً |
| حماية المنافذ | حماية من الجهد الزائد والتيار الزائد على جميع المنافذ | تخفيف مخاطر الأعطال المادية |
| 3. الواجهات والمنافذ الطرفية | ||
| نوع المنفذ | القنوات المتاحة | المواصفات التقنية |
| منافذ PWM | 16 قناة | مصدر طاقة بجهد قابل للتعديل 3-12 فولت، تيار خرج 5 أمبير |
| منافذ تسلسلية UART | 10 قنوات | اتصال قياس عن بعد عالي السرعة متعدد البروتوكولات وجهاز إرسال واستقبال |
| منافذ ناقل CAN | 3 قنوات | قناة واحدة تدعم مصدر طاقة قابل للتعديل 3-12 فولت، خرج 5 أمبير |
| منافذ IIC (I2C) | قناتان | ناقل توسعة خارجي مخصص للحساسات |

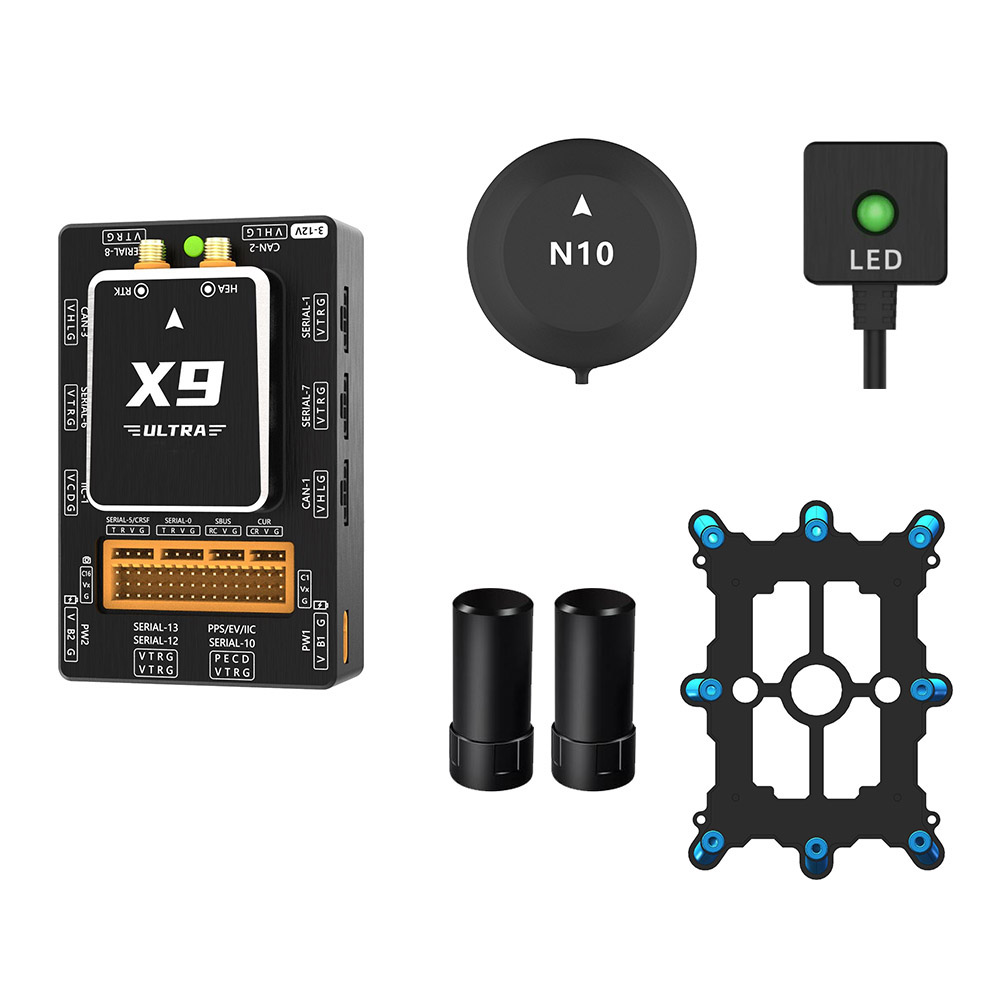

| 4. البيانات الميكانيكية والبيئية | ||
| اسم المكون | الأبعاد (الحجم) | الوزن |

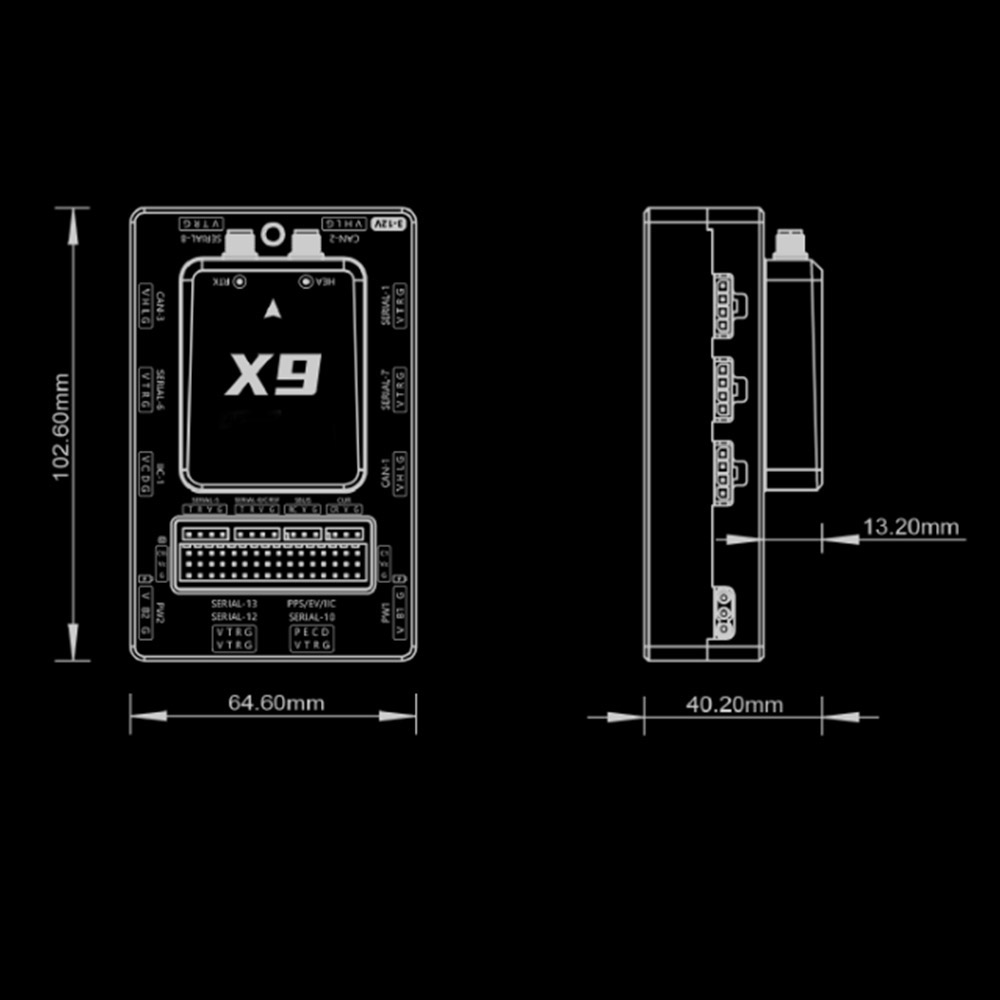

| صندوق وحدة التحكم الرئيسية | 102 × 65 × (27+13) مم | 230 غرام |
| وحدة LED | 20 × 20 × 10 مم | 32 g |
| وحدة GNSS | φ62 × 16 مم | 50 g |
| وحدة RTK | φ25 × 57 مم | 16 g |
| لوحة التخميد | 134 × 96 × 10 مم | 38 g |
| درجة حرارة التشغيل | -40 درجة مئوية ~ +85 درجة مئوية | تحمل صناعي |
| تصنيف الحماية / الهيكل | -40 درجة مئوية ~ +85 درجة مئوية | تغليف من سبائك الألومنيوم بدرجة طيران |
شارك مواصفات مهمتك—مثل سعة الحمولة، احتياجات التحمل، أو القيود البيئية. سيقوم فريقنا الهندسي بمراجعة بياناتك وتقديم تكوين مُحسَّن للطائرة بدون طيار مُصمَّم خصيصًا لسير عملك الصناعي.
